QGBII-F-32, QGBII-F-40,QGBII-F-63,QGBII-F-50,QGBII-F-80,QGBII-F-100,QGBII-F-125, 氣缸,價格
|
一、特點：

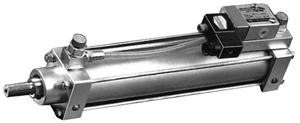

本產品是用ＱＧＢⅡ系列氣缸和換向閥組合而成的。即將執行元件、換向控制元件、節流元件巧妙的組合一體，具有換向控制、調速節流多種功能。介質溫度０～５５℃。
安裝尺寸與安裝形式與ＱＧＢⅡ系列氣缸相同。
小于*小行程需要非標設計。
|
二 、圖形符號：
|
|
三、型號說明：
四、技術參數：
|
缸徑(Ф mm)
|
32
|
40
|
50
|
63
|
80
|
100
|
125
|
|
換向閥
|
通徑(Ф mm)
|
4
|
4
|
4
|
6
|
6
|
12
|
12
|
|
電壓
|
F.AC(50HZ)220V Fa.DC24V
|
|
*小行程
|
90
|
90
|
90
|
110
|
110
|
130
|
130
|
|
尺寸
|
h
|
91
|
98
|
108
|
132
|
152
|
177
|
207
|
|
g
|
169
|
170
|
170
|
175
|
178
|
211
|
214
|

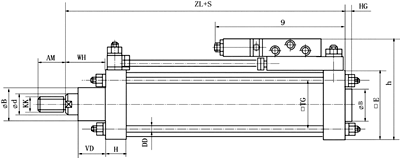

五、外形及安裝尺寸：
|
